Räätälöidyt metalloidut kalvokondensaattorit

Mikä tekee metalloiduista kalvokondensaattoreista välttämättömiä? Perusteellinen yleiskatsaus

Metallisoidut kalvokondensaattorit ovat olennaisia ​​komponentteja nykyaikaisissa elektroniikkapiireissä, joita arvostetaan luotettavuudestaan, tehokkuudestaan ​​ja monipuolisuudestaan. Niitä arvostetaan erityisesti sovelluksissa, joissa vaaditaan vakaita kapasitanssiarvoja eri taajuuksilla ja lämpötiloissa. Tämä yleiskatsaus kattaa niiden rakenteen, toimintaperiaatteen, edut, sovellukset ja keskeiset näkökohdat.

Rakenne ja toimintaperiaate

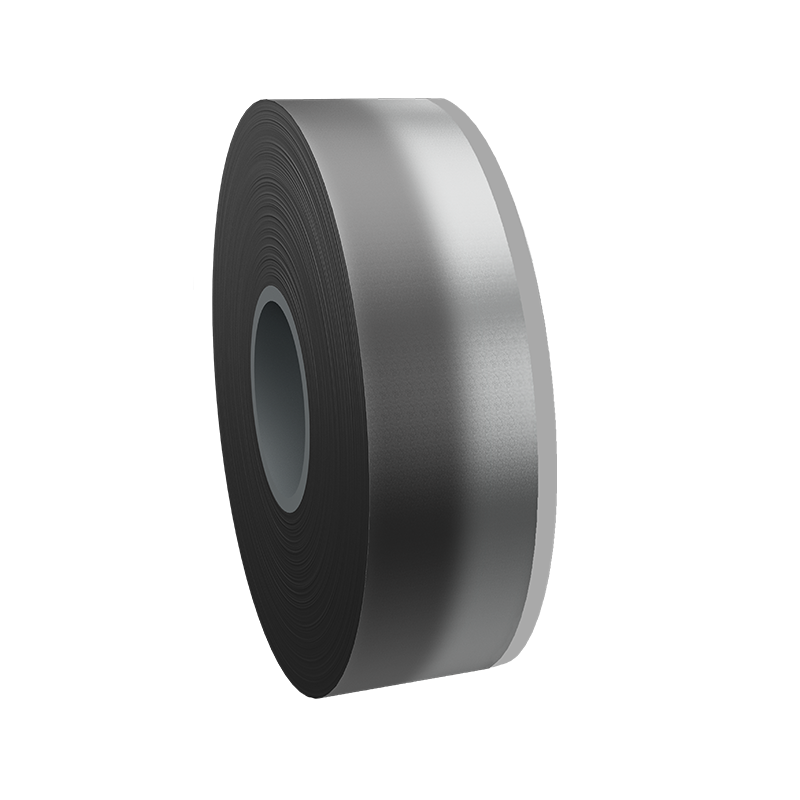

Metallisoidut kalvokondensaattorit rakennetaan käyttämällä ohutta muovikalvoa, kuten polypropeenia tai polyesteriä, dielektrisenä materiaalina. Tämän kalvon toinen tai molemmat puolet on päällystetty erittäin ohuella metallikerroksella, tyypillisesti alumiinilla tai sinkillä. Metalloitu kalvo joko kääritään lieriömäiseen muotoon tai pinotaan kondensaattorin muodostamiseksi. Päätyliitännät tai elektrodit kiinnitetään metalloituihin kerroksiin kondensaattorin rakenteen täydentämiseksi.

Kondensaattori varastoi sähköenergiaa eristekalvon erottamien metalloitujen kerrosten väliin muodostuvaan sähkökenttään. Kun jännite syötetään elektrodien yli, muodostuu sähkökenttä, joka varastoi varauksen kondensaattoriin. Kapasitanssin arvon määrää metalloidun kalvon pinta-ala, eristeen paksuus ja dielektrisen materiaalin ominaisuudet.

Metallisoitujen kalvokondensaattorien edut
Itsekorjautuva ominaisuus: Keskeinen etu on niiden itsekorjautumiskyky. Jos dielektrinen hajoaminen tapahtuu, vian ympärillä oleva metalloitu kerros haihtuu paikallisen kuumennuksen seurauksena, eristää vian ja antaa kondensaattorin jatkaa toimintaansa. Tämä lisää luotettavuutta ja pitkäikäisyyttä.

Suuri vakaus: Nämä kondensaattorit tarjoavat erinomaisen kapasitanssin vakauden useilla lämpötiloilla ja taajuuksilla, mikä tekee niistä sopivia tarkkuussovelluksiin.

Pienet häviöt: Metallisoiduilla kalvokondensaattoreilla on pieni ekvivalenttinen sarjaresistanssi (ESR) ja vastaava sarjainduktanssi (ESL), mikä johtaa pieniin energiahäviöihin. Tästä on hyötyä suurtaajuussovelluksissa ja tehoelektroniikassa.

Pitkä käyttöikä: Vankka rakenne ja itsestään paranevat ominaisuudet edistävät pitkää käyttöikää, usein muita kondensaattoreita pidempään.

Korkea eristysvastus: Käytetyt dielektriset materiaalit tarjoavat korkean eristysvastuksen, mikä takaa minimaaliset vuotovirrat.

Sovellukset
Ainutlaatuisten ominaisuuksiensa vuoksi metalloituja kalvokondensaattoreita käytetään useissa eri sovelluksissa:

Tehoelektroniikka: Yleinen teholähteissä, inverttereissä ja moottorikäytöissä suodatukseen, ohitukseen ja kytkemiseen, suurien jännitteiden ja virtojen käsittelyyn pienillä häviöillä.

Äänen ja signaalin käsittely: Niiden vakaus ja alhaiset vääristymät tekevät niistä ihanteellisia äänipiireihin ja signaalinkäsittelyyn säilyttäen signaalin eheyden.

Automotive Electronics: Käytetään elektronisissa ohjausyksiköissä (ECU), hybridi- ja sähköajoneuvojen tehojärjestelmissä ja anturiliitännöissä autoteollisuuden sovelluksissa.

Uusiutuvat energiajärjestelmät: Ratkaiseva uusiutuvan energian järjestelmissä, kuten aurinkoinvertterit ja tuuliturbiinit, joissa tehokas energian muuntaminen ja vakaa suorituskyky ovat elintärkeitä.

Käyttöön liittyviä huomioita
Kun valitset ja käytät metalloituja kalvokondensaattoreita, ota huomioon seuraavat tekijät:

Jänniteluokitus: Sopivan jännitteen omaavan kondensaattorin valitseminen on ratkaisevan tärkeää dielektrisen hajoamisen estämiseksi ja luotettavan toiminnan varmistamiseksi.

Lämpötila-alue: Vaikka nämä kondensaattorit toimivat hyvin laajalla lämpötila-alueella, tietyt sovellukset saattavat vaatia kondensaattoreita, jotka on mitoitettu korkeammille tai alhaisemmille lämpötiloille.

Koko ja muototekijä: Kondensaattorin fyysinen koko ja muotokerroin voivat olla rajoittava tekijä sovelluksesta riippuen. Saatavilla on erilaisia ​​muotoja ja kokoja erilaisten suunnitteluvaatimusten täyttämiseksi.

Kustannukset: Vaikka metalloidut kalvokondensaattorit tarjoavat monia etuja, ne voivat olla kalliimpia kuin muut tyypit, kuten keraamiset tai elektrolyyttikondensaattorit. Niiden pitkäikäisyys ja suorituskyky oikeuttavat kuitenkin usein korkeammat kustannukset kriittisissä sovelluksissa.

Metallisoidut kalvokondensaattorit ovat välttämättömiä nykyaikaisessa elektroniikassa, ja niissä yhdistyy korkea luotettavuus, vakaus ja tehokkuus. Niiden itsekorjautuva ominaisuus, pienet häviöt ja pitkä käyttöikä tekevät niistä sopivia erilaisiin sovelluksiin tehoelektroniikasta äänenkäsittelyyn. Ottamalla huolellisesti huomioon tekijät, kuten jännitteen, lämpötila-alueen ja muotokertoimen, insinöörit voivat maksimoida metalloitujen kalvokondensaattorien edut ja varmistaa niiden suunnittelun optimaalisen suorituskyvyn ja kestävyyden.
